Probabil ai luat cel puțin o dată un șubler în mână cu intenția de a măsura rapid o piesă, doar pentru a te trezi mijind ochii la niște gradații minuscule sau întrebându-te dacă valoarea afișată pe ecranul digital este, de fapt, cea corectă. Fie că măsori componente pentru un proiect de bricolaj în garaj, verifici piese printate 3D sau lucrezi într-un atelier de prelucrări mecanice profesionale, alegerea între un șubler mecanic și un șubler digital poate părea un teren minat de păreri contradictorii.
Realitatea este simplă, dar adesea ignorată: ambele tipuri funcționează excepțional de bine — cu condiția să știi cum să le citești corect. Diferența nu constă în care este “mai bun”, ci în care se potrivește mai bine nevoilor tale specifice, mediului de lucru și nivelului tău de experiență.
Șublerele mecanice (inclusiv cele cu vernier sau cu cadran) nu necesită baterii și oferă un feedback tactil pe care meseriașii cu experiență îl consideră de neînlocuit. Pe de altă parte, șublerele digitale oferă o citire instantanee, eliminând curba de învățare asociată cu interpretarea scalelor gradate.
Ce se întâmplă de obicei în practică? Începătorii gravitează spre modelele digitale pentru simplitatea lor aparentă, pentru ca mai târziu să se lovească de limitări precum bateriile descărcate exact când au mai mare nevoie de ele sau decalajele ocazionale de calibrare (zero-drift). În același timp, șublerele mecanice excelente adună praf prin sertare pur și simplu pentru că nimeni nu a avut răbdarea să le explice utilizatorilor cum să decodifice corect sistemul lor de măsurare.
Acest ghid furnizat de micron-tools.ro detaliază exact cum funcționează ambele tipuri de instrumente, în ce situații excelează fiecare și, cel mai important, tehnicile pas cu pas pentru o citire precisă care previne erorile de măsurare costisitoare. Vei învăța diferențele practice care contează cu adevărat — dincolo de marketing — și vei câștiga încrederea necesară pentru a face măsurători impecabile.
Să începem cu elementele de bază pe care trebuie să le cunoști înainte de a face prima ta măsurătoare.
Fundamentele: Ce trebuie să știi înainte de a începe
Înainte de a te avânta în citirea propriu-zisă a măsurătorilor, haide să pregătim terenul pentru succes. Nu ai nevoie de o diplomă în inginerie mecanică pentru a folosi un șubler cu vernier sau varianta sa digitală, dar înțelegerea câtorva concepte de bază te va scuti de frustrările comune care îi sabotează pe începători.
Ce vei avea nevoie:
- Un șubler în stare bună de funcționare (mecanic sau digital).
- Obiectul pe care dorești să-l măsori.
- O iluminare foarte bună — serios, ochii tăi îți vor mulțumi mai târziu.
- Câteva minute de răbdare pentru primele tale încercări.
Ceea ce contează cu adevărat este să cunoști anatomia instrumentului tău. Atât versiunile mecanice, cât și cele digitale împart aceeași structură de bază:
- Fălci fixe și fălci mobile (pentru măsurători exterioare și interioare).
- Tija de adâncime (în partea din spate).
- Riglă / Corpul principal.
Diferența majoră stă în modul în care este afișată măsurătoarea, nu în ceea ce pot măsura.
Un detaliu important: șublerele măsoară de obicei în milimetri (sistemul metric, standard în România și Europa) sau în inchi (sistemul imperial), iar adesea le includ pe amândouă. Verifică ce scală folosește șublerul tău înainte de a începe. Modelele digitale au, în general, un buton dedicat pentru a comuta rapid între unități, în timp ce șublerele mecanice prezintă adesea scale duale, gravate paralel pe corpul principal.
Pentru moment, nu-ți face griji în privința perfecțiunii. Primul tău obiectiv este pur și simplu să închizi fălcile pe un obiect fără a forța mecanismul. Conform standardelor din metrologie, aplicarea unei presiuni blânde și constante este mult mai importantă decât o tehnică complexă, mai ales când ești la început de drum.
Acum ești pregătit să abordezi procesul efectiv de citire.
Pas cu pas: Cum se citește un șubler mecanic (cu Vernier)
Citirea unui șubler mecanic poate părea intimidantă la prima vedere, dar este, în realitate, un proces logic și direct odată ce îi prinzi logica. Spre deosebire de un model digital care îți “servește” numărul pe ecran, versiunile mecanice îți cer să interpretezi două scale care lucrează în tandem. Gândește-te la acest proces ca la citirea unui ceas analogic clasic, unde ai nevoie atât de limba orelor, cât și de cea a minutelor pentru a afla ora exactă.
Regula de bază (rigla principală) îți arată unitățile întregi (milimetrii), în timp ce Vernierul (scala mobilă mai scurtă, de pe falca glisantă) îți dezvăluie fracțiunile precise (zecimalele și sutimile de milimetru).
Iată abordarea ta pas cu pas:
- Prinderea: Închide fălcile în jurul obiectului până când fac un contact ferm, dar fără să strângi exagerat.
- Citirea milimetrilor întregi: Privește unde se află marcajul de “0” (zero) de pe scala Vernier în raport cu rigla principală. Numărul depășit de acest zero reprezintă valoarea întreagă (ex: dacă linia de zero a Vernierului a trecut de marcajul de 12 mm pe rigla principală, ai 12 mm întregi).
- Citirea zecimalelor (Pasul critic): Privește cu atenție de-a lungul scalei Vernier și găsește acea unică linie care se aliniază perfect (formează o linie dreaptă continuă) cu oricare dintre liniile de pe rigla principală.
- Calculul final: Adaugă valoarea indicată de linia aliniată de pe Vernier la numărul întreg găsit la pasul 2.
Notă tehnică: Scala Vernier împarte fiecare increment al scalei principale în părți mai mici. Pe un șubler metric standard, precizia este de obicei de 0.05 mm sau 0.02 mm (această valoare este de obicei gravată pe instrument). Așadar, dacă linia aliniată perfect este în dreptul cifrei 4 de pe Vernier (pe un șubler de 0.05mm), înseamnă că adaugi 0.40 mm la măsurătoarea ta.
Pas cu pas: Cum se folosește un șubler digital
Șublerele digitale simplifică dramatic procesul de măsurare comparativ cu omologii lor mecanici. În loc să faci calcule mentale și să cauți alinieri fine, pur și simplu închizi fălcile pe obiect și citești numărul afișat pe ecranul LCD. Aceasta este atracția lor fundamentală — măsurători instantanee, clare, fără efort mental.
Procesul de bază este următorul:
- Pornirea și Calibrarea: Pornește șublerul. Înainte de a măsura absolut orice, închide fălcile complet și apasă butonul “Zero” (sau “Origin/Tare”). Acest pas este vital pentru precizie, deoarece șublerele digitale pot suferi mici decalaje (drift) în timpul depozitării sau mișcării bruște.
- Măsurarea: Deschide fălcile, poziționează obiectul și aplică o presiune blândă până la contact. Display-ul se va actualiza în timp real.
- Alegerea unității: Folosește butonul dedicat (de obicei “mm/inch”) pentru a comuta între sistemul metric și cel imperial, o funcție inestimabilă dacă lucrezi după planuri străine.
Sfat de aur din industrie: Ia mai multe măsurători din poziții ușor diferite ale aceleiași piese. Dacă obții trei citiri identice, rezultatul este precis. Dacă variază semnificativ, fie poziționarea ta este greșită, fie piesa nu este perfect uniformă.

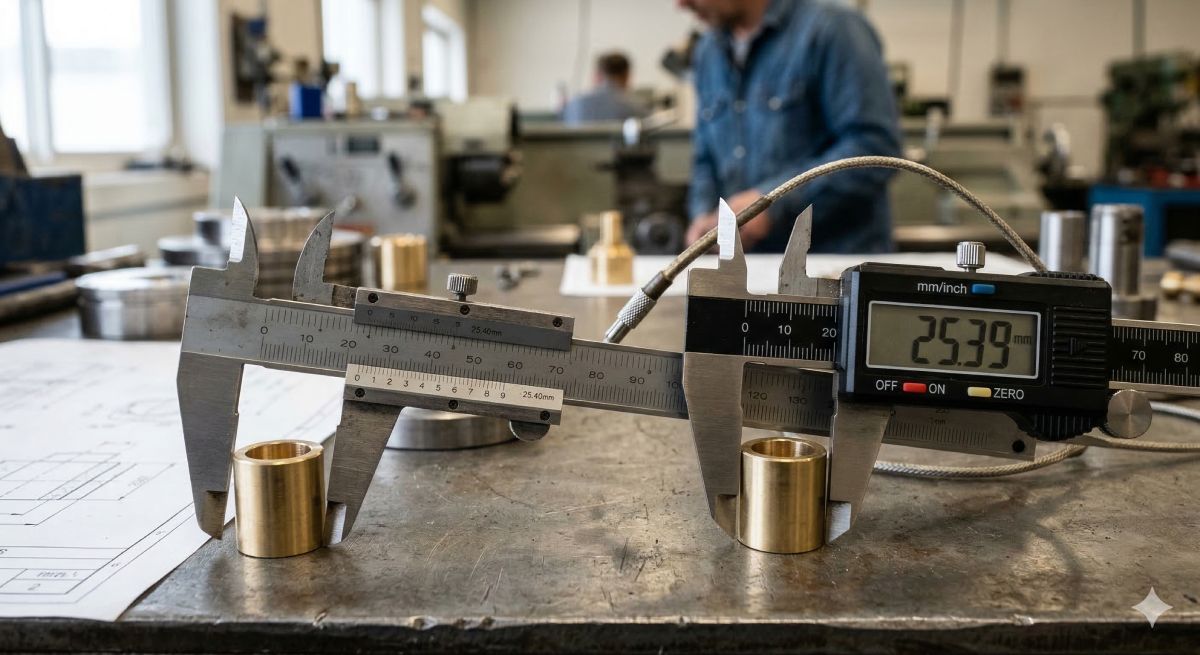

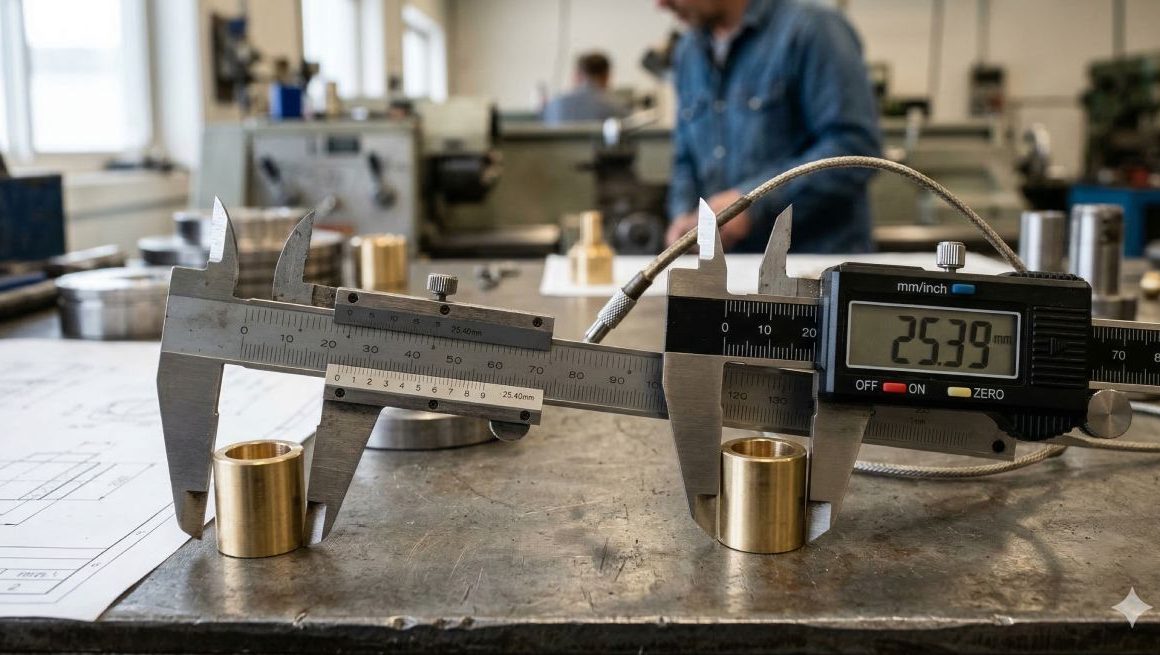

Confruntarea directă: Mecanic vs. Digital
Acum că știi cum să le folosești, să le comparăm direct pentru a te ajuta să alegi instrumentul potrivit.
Acuratețea și precizia sunt practic identice între cele două tipuri atunci când sunt întreținute corect — de obicei, o acuratețe de ±0.02 mm. Șublerele digitale par mai rapide deoarece elimină calculul manual, dar acest lucru nu înseamnă că instrumentul în sine este inerent mai precis.
Adevăratele diferențe apar în utilizarea de zi cu zi.
Șublerele digitale excelează prin viteză și confort absolut. Sunt ideale pentru măsurători repetitive, inspecții de calitate rapide sau când lumina din atelier lasă de dorit. Cu toate acestea, ele sunt sclavele bateriilor. Nimic nu este mai frustrant decât să ți se descarce bateria exact când trebuie să iei o cotă critică. În plus, pot fi sensibile la lichide de răcire, uleiuri sau praf metalic puternic (deși există modele IP67 mai scumpe care rezistă la apă).
Șublerele mecanice (în special cele cu vernier) sunt campioanele durabilității și fiabilității. Ele nu rămân niciodată fără energie, tolerează mult mai bine căzăturile accidentale și murdăria din atelierele de prelucrări mecanice. Mulți strungari și frezori cu experiență din România se bazează exclusiv pe ele pentru cotele critice, tocmai pentru că nu există nicio componentă electronică ascunsă care ar putea da erori neașteptate. Compromisul? Necesită o vedere bună, mai multă îndemânare și durează cu câteva secunde mai mult pentru fiecare citire.
Pentru începători, un șubler digital construiește încrederea rapid. După ce ai înțeles importanța presiunii și a alinierii, adăugarea unui șubler mecanic de calitate în trusa ta de scule îți va oferi un plan de rezervă infailibil și o înțelegere mai profundă a metrologiei.
Greșeli clasice pe care trebuie să le eviți
Chiar și cu cele mai bune intenții, erorile umane pot compromite grav măsurătorile. Iată cele mai comune capcane și cum să le ocolești:
1. Eroarea de paralaxă (Inamicul nr. 1 al șublerelor mecanice)
Cea mai frecventă greșeală la citirea unui vernier este privirea scalelor dintr-un unghi, în loc de a privi perfect perpendicular. Această „eroare de paralaxă” face ca liniile să pară aliniate când de fapt nu sunt, ducând la citiri complet greșite. Privește întotdeauna instrumentul drept, la nivelul ochilor.
2. Sindromul “Zero uitat”
Utilizatorii de șublere digitale uită adesea să verifice punctul de zero. Dacă închizi fălcile și ecranul nu arată 0.00 mm, absolut fiecare măsurătoare ulterioară va fi compromisă. Verifică zero-ul înainte de fiecare sesiune de lucru.
3. Strângerea cu forța „menghinei”
Aplicarea unei forțe excesive la închiderea fălcilor poate deforma obiectul măsurat (în special plasticul sau aluminiul subțire) sau, mai rău, poate curba fălcile șublerului. Modelele digitale sunt foarte sensibile la acest aspect, deoarece fălcile lor pot flexa insesizabil ochiului liber, alterând senzorul. Folosește o presiune blândă, dar fermă — degetul mare trebuie să aplice doar forța necesară pentru a aduce fălcile în contact cu piesa.
4. Măsurarea cu vârful fălcilor
Ori de câte ori este posibil, plasează piesa cât mai adânc în interiorul fălcilor (spre riglă). Măsurarea exclusiv cu vârfurile fălcilor crește riscul de flexare a instrumentului și de obținere a unei citiri imprecise (principiul pârghiei).
Dincolo de suprafață: Cum funcționează de fapt
Înțelegerea tehnologiei din spatele instrumentului te transformă dintr-un simplu utilizator într-un meseriaș informat.
Mecanismele clasice: Șublerele tradiționale funcționează pur pe principii geometrice. Rigla și falca mobilă sunt prelucrate cu o precizie microscopică. Orice uzură, praf abraziv sau rugină pe aceste suprafețe glisante va afecta direct acuratețea. De aceea, un șubler mecanic de calitate trebuie șters cu o cârpă moale înainte și după utilizare și uns ocazional cu un strat extrem de fin de ulei pentru mecanisme fine.
Magia senzorilor digitali: Când citești un ecran digital, de fapt privești rezultatul unui sistem de senzori capacitivi. Acești senzori detectează schimbările de poziție pe măsură ce falca se mișcă, transformând mișcarea fizică în semnale electrice pe care un microprocesor le traduce în milimetri sau inchi. O bandă cu un model capacitiv este integrată de-a lungul riglei. Din cauza acestui sistem sofisticat, șublerele digitale ieftine pot “o lua razna” dacă sunt expuse la umiditate sau la câmpuri magnetice puternice.
Limitări și aspecte fizice de luat în calcul
Niciun instrument nu este omnipotent. Factorii de mediu joacă un rol uriaș în metrologia de precizie.
Temperatura este un factor critic adesea ignorat. Metalul se dilată la căldură și se contractă la frig. Măsurarea unei piese calde abia scoase de pe strung, sau lăsarea șublerului în bătaia directă a soarelui va introduce erori. În atelierele de metrologie din România, temperatura este controlată strict la 20°C pentru a asigura trasabilitatea măsurătorilor.
De asemenea, materialul măsurat impune anumite limite. Măsurarea materialelor moi (cauciuc, burete, teflon) cu un șubler tinde să le comprime, oferind valori mai mici decât cele reale.
În cele din urmă, pentru dimensiuni extrem de mici (sub 0.5 mm) sau toleranțe critice de ordinul micronilor, șublerul ar trebui înlocuit cu un micrometru.
Concluzii: Calea spre măiestrie
Indiferent dacă alegi tradiția mecanică sau inovația digitală, citirea corectă a unui șubler se rezumă la respectul pentru instrument și la consecvența tehnicii tale.
Iată esențialul de reținut:
- Calibrează zero-ul înainte de fiecare sesiune de măsurare.
- Închide fălcile cu blândețe; presiunea excesivă este principalul vinovat pentru măsurătorile ratate.
- Ferește-te de eroarea de paralaxă și citește mereu scalele perpendicular.
- Întreține instrumentul curat și uscat.
- Măsoară de două ori, taie (sau prelucrează) o singură dată.
Tipul de șubler pe care îl alegi contează mult mai puțin decât modul în care îl manevrezi. Un șubler digital accesibil, folosit corect și cu grijă, va oferi întotdeauna rezultate superioare unui șubler mecanic scump, de top, manevrat cu neglijență.
Acum, că ai teoria bine pusă la punct, nu rămâne decât practica. Ia-ți șublerul, găsește câteva piese prin atelier și începe să măsori. Cu cât exersezi mai mult acești pași de bază, cu atât măsurătorile de precizie vor deveni o a doua natură pentru tine.
